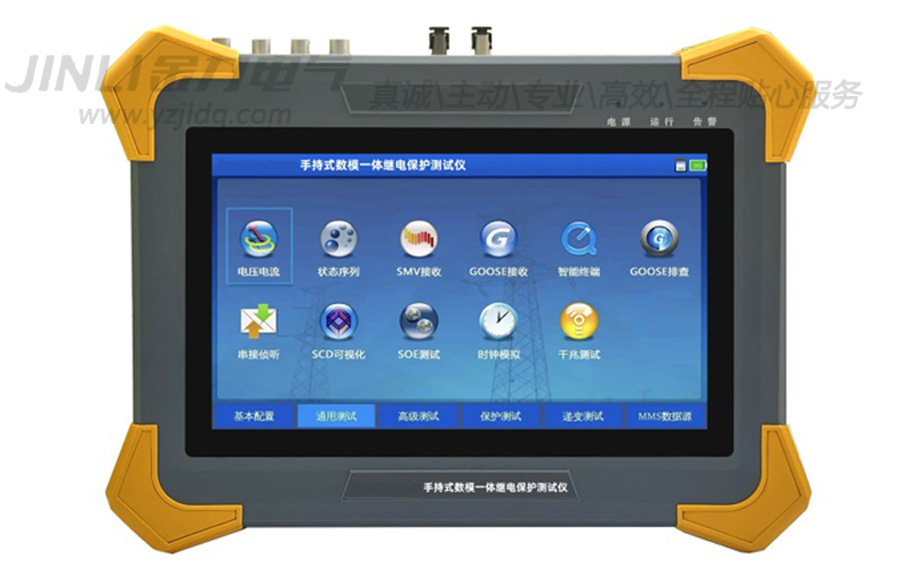

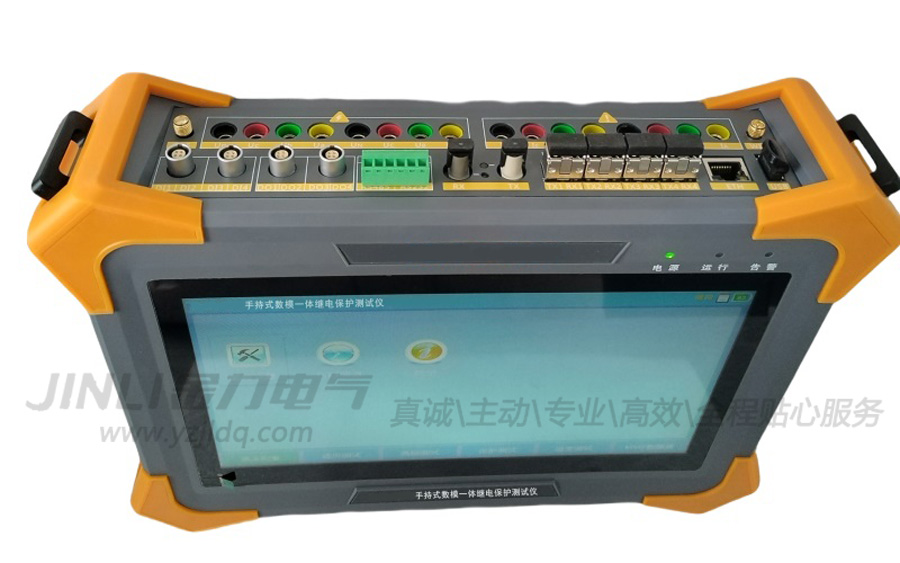

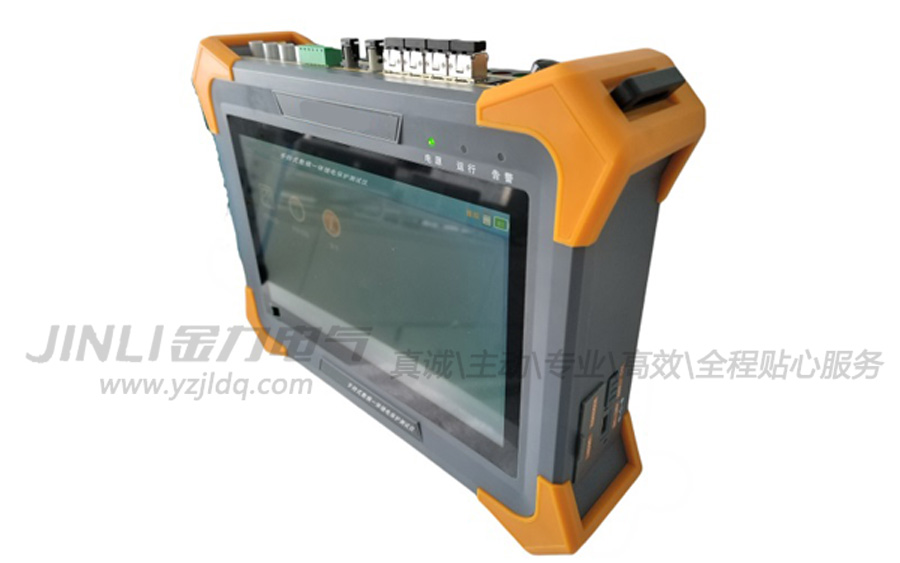

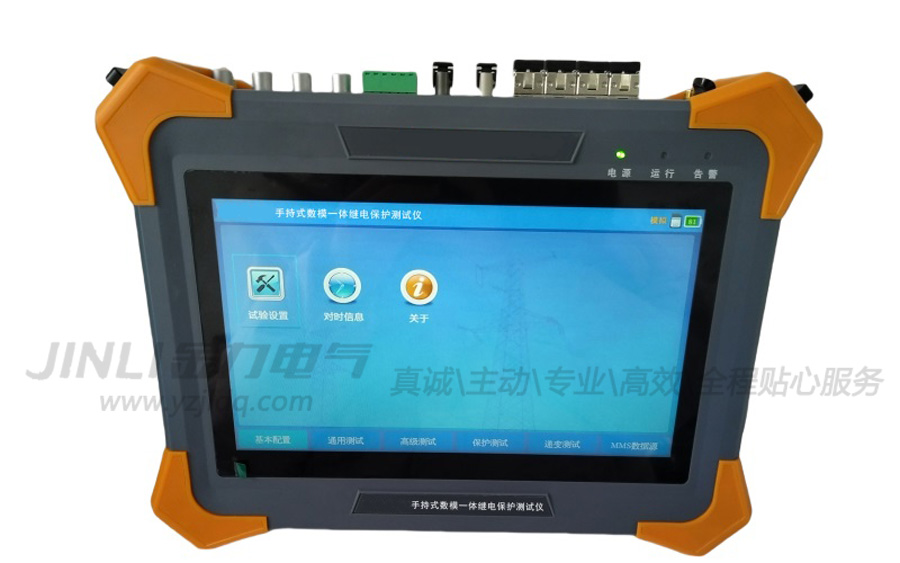

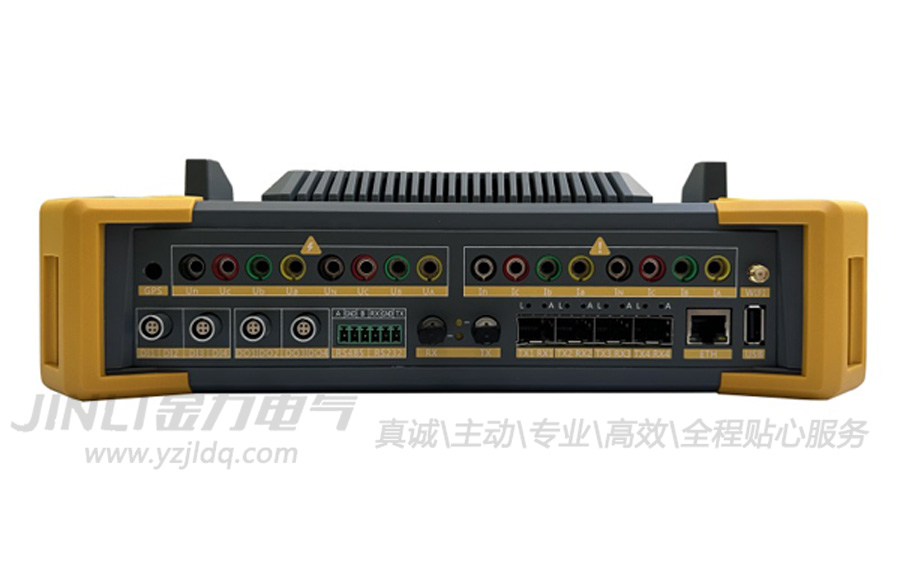

產品簡介：

JL5002手持式數模一體繼電保護測試儀是基于IEC61850標準開發的智能變電站二次測試設備，具備模擬量電壓電流輸出、MMS接口、百兆千兆光以太網接口、光串行接口、B碼輸入輸出接口、快速開入開出硬接點接口，支持 4G/5G 無線通訊、藍牙無線通訊，支持智能變電站模擬量電壓電流輸出、SV/GOOSE報文測試、保護功能測試、合并單元測試、智能終端測試、測控四遙信號測試、MMS數據源模擬、數字模擬量核相、六角圖測量、光功率測試等，可廣泛應用于110kV~750kV智能變電站/數字化變電站繼電保護裝置、合并單元、智能終端等，交流信號頻率可進行線性漸變，每周期變化次數不小于500，IED設備的報文監視與分析、保護功能測試、虛回路檢查等，適用于智能變電站系統聯調、安裝調試、故障檢修、IEC61850體系及相關技能培訓應用。

JL5002手持式數模一體繼電保護測試儀是依據《DL/T 624-2023 繼電保護微機型試驗裝置技術條件》相關的技術規范設計，同時基于IEC61850通信標準體系，采用先進計算機技術實現的繼電保護試驗裝置。產品配備高性能功率放大器并基于穩定可靠的低功耗工業平臺搭載linux操作系統，硬件采用模塊化設計，具有功能強大、精度高、體積小、重量輕的特點，可實現對合并單元、繼電保護裝置、測控裝置、智能終端 的功能和性能進行測試，適用于發電廠、變電站、各類科研單位及設備制造企業。

產品特性：

◆ 智能測試模塊

支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率；

◆ 自動測試

具備就地化保護及數字式保護自動測試功能，可一鍵完成單個保護裝置所有的測試項目；

◆ 數字量/模擬量輸出

可對數字化變電站的合并單元、保護、測控裝置、智能終端進行測試，也可對模擬的保護、發變組等裝置進行測試；

◆ 模擬量及數字量同時輸出

支持同時進行模擬量、SV、FT3的輸出及GOOSE報文的收發；

◆ 多種掃描模式

支持幅值、相位、頻率、阻抗、向量、序量、功率按照手動或自動的方式進行試驗，并且支持按照遞變、滑差、綜合的方式進行自動變化試驗；

◆ AQ及報警

具有過熱過流保護功能，電流源具備開路保護功能及開路報警功能，電壓源具備過載、短路保護功能；

◆ 虛端子圖形化顯示

支持虛端子圖形化顯示功能，數據流向清晰明了；

◆ 報文同時收發

支持IEC61850-9-1、IEC61850-9-2及GOOSE光數字報文輸出。GOOSE信號可獨立收發，也可與IEC61850-9-2共一個光以太網接口收發；

◆ FT3/擴展FT3

支持FT3、FT3擴展及DL/T 282報文輸出，并且支持2M/4M/6M/8M/10M/15M/20M波特率UART編碼及5M/10M/20M 曼切斯特編碼；

◆ 異常測試

具有模擬報文異常功能，可模擬品質異常、發送頻率抖動、延時異常、丟包、失步、序號跳變、檢修模式、狀態虛變等測試；

◆ 故障回放

支持故障仿真和COMTRADE格式數據的故障波形文件回放功能，可批量回放，文件夾回放，前拓展波形回放，連續回放等；

◆ MMS服務

通過網口具備對保護裝置的MMS定值讀寫功能，可讀寫智能IED設備定值等配置信息；

◆ 對時與授時

具備同步觸發功能，支持直接接入GPS/BD天線進行對時，也支持IRIG-B、PPS及PTP 1588對時方式并可支持對外輸出IRIG-B、PPS及PTP 1588授時信號；

◆ 硬接點開入及開出

開入量為有源、無源自適應接點，自動識別輸入類型和輸入電壓，通道間相互隔離，極性反接有告警提示；開出為4對快速開出開出反應時間小于0.1ms；

◆ 報文接收及分析

具備報文接收存儲及分析功能，可將接收到的報文用ZHNPA打開進行分析或導出，還支持pcap報文回放；

◆ 單纖收發模式

光口支持單纖發送、單纖接收，支持光功率測試；

◆ 觸摸操作

配備10.1寸高分辨率顯示屏，支持觸摸操作；

◆ 無線連接

提供4G遠程測試功能，具備WiFi模塊，方便用戶使用；

◆ 自帶鋰電池供電

自帶鋰電池，待機時長長達8小時，模擬量功放全力輸出大于3.5小時。

產品參數：

交流電壓源輸出6路

量程：每路130V/25VA

準確度：0.2V~2V時，±4mV；2V~130V時，±0.05%

分辨率：1mV

交流電流源輸出6路

量程：每路20A/18 VA（6路同時輸出zui大40A）

準確度：0~500mA時，±2mA； 500mA~20A時，±0.05%

分辨率：1mA

相位

范圍：0~360°

準確度：±0.1°

分辨率：0.1°

頻率

范圍：0~1200Hz

準確度：<±0.001Hz(0~65Hz)；<±0.01Hz(65~450Hz)；<±0.02Hz(450~1200Hz)

分辨率：0.001 Hz

直流電壓源輸出6路

量程：每路0~175V/30VA

準確度：0.2V~2V時，±4mV；2V~175V時，±0.2%

直流電流源輸出6路

量程：每路0~10A/28VA

準確度：0~500mA時，±2mA； 500mA~10A時，±0.2%

開關量輸入4對

數量：4對(有源無源自適應)

開關量輸出4對

數量：4對快速開出(反應時間小于0.1ms)

遮斷容量：DC250V /0.5A

時間控制、時間測量

范圍：1ms~9999.999s

分辨率：0.5ms

同步（對時授時接口）

接口類型GPS/BD ANT(同軸電纜),IRIG-B/PPS光信號；IRIG-B/PPS電信號；IEEE 1588

數量GPS/BD ANT 1個；IRIG-B/PPS光信號2個:1個對時，1個授時；IRIG-B/PPS電信號 1對：1對對時，1對授時；IEEE 1588 1對

無線連接（遠程控制）

接口類型：WIFI、4G（選配）

有線連接

接口類型：百兆Lan口，RJ45

數量2個

外部供電電源

供電電壓：交流220V，允許偏差：-20%~15%   47~65 Hz

輸出電壓：充電器輸出兩路電壓4.2V，zui大輸出電流10A

USB 口2個

工作環境條件

工作溫度：-10℃~50℃

濕度：≤95%,無凝露

其他

聯機接口：RJ45網口（2個；具備數據交互功能）

顯示屏：10.1寸真彩液晶顯示，帶觸摸功能

機械尺寸及重量

尺寸：261mmx18lmmx83mm (長×寬×厚)

重量：4.30kg
