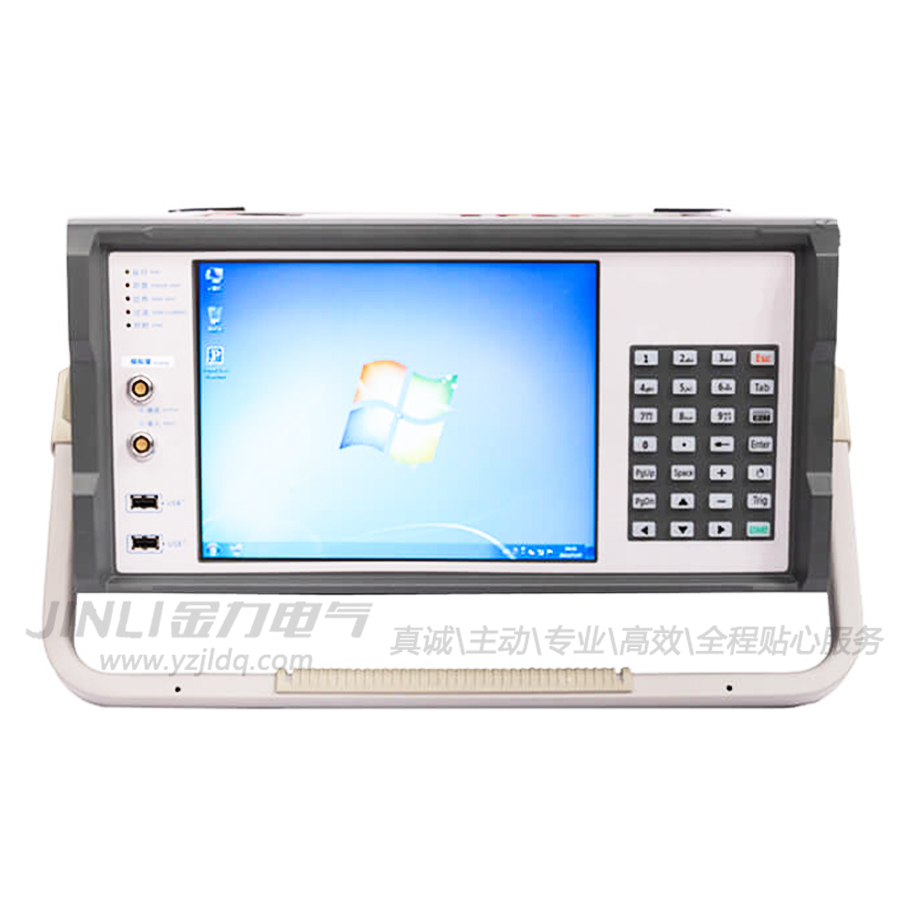

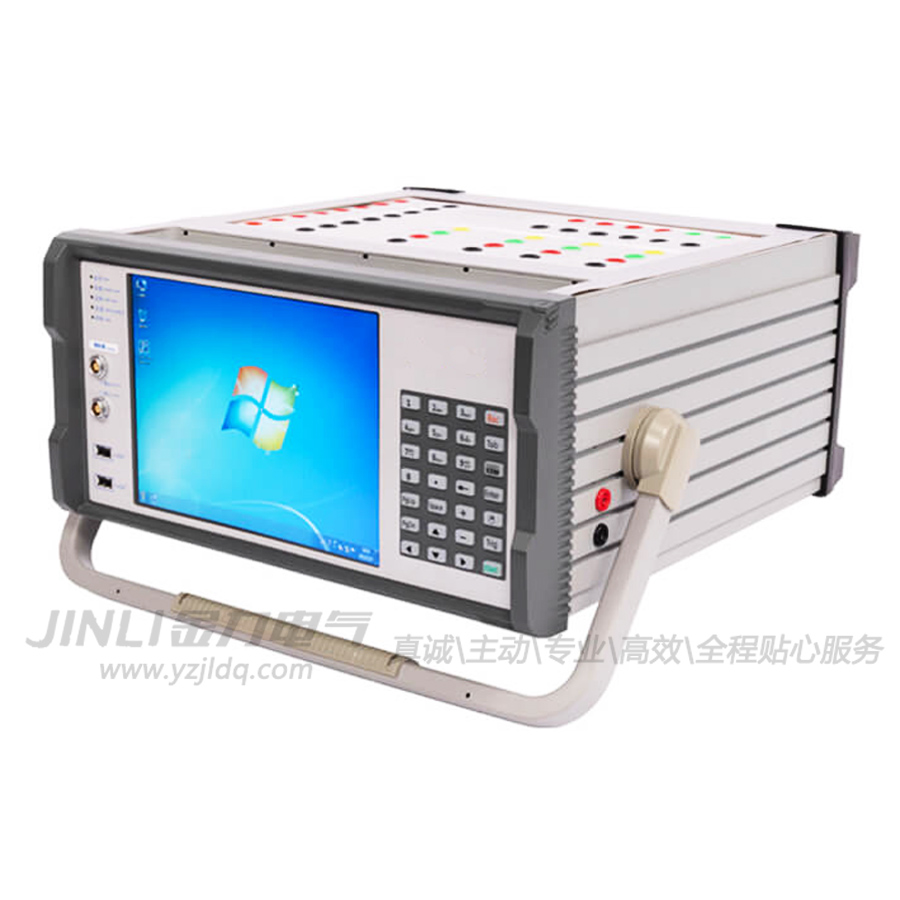

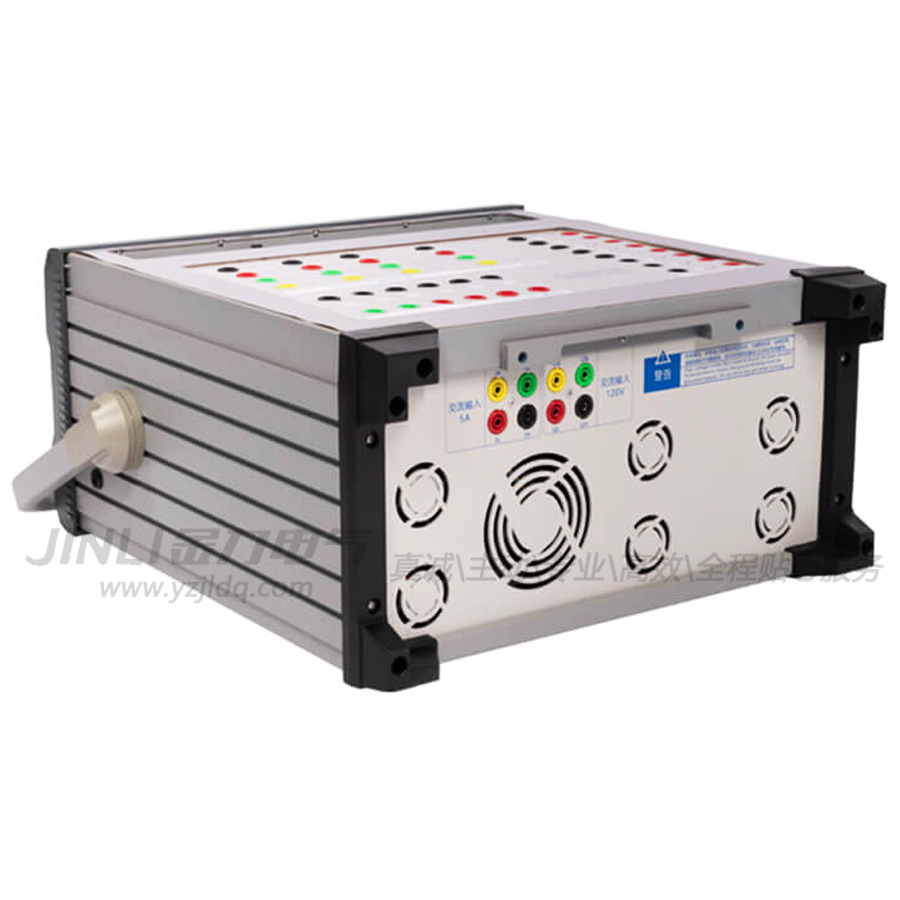

產品簡介：

JL5005C多功能繼電保護測試儀是依據《DL/T 624-2010 繼電保護微機型試驗裝置技術條件》相關的技術規范設計，同時基于IEC61850通信標準體系，采用先進計算機技術實現的繼電保護試驗裝置。

產品配備高性能功率放大器并基于強大的PowerPC+X86平臺，采用模塊化設計，具有功能強大、精度高、體積小、重量輕的特點，可實現對繼電保護裝置、測控裝置的功能和性能進行測試，適用于發電廠、變電站、各類科研單位及設備制造企業。

產品特性：

? 獨特的并行計算和通信總線技術

“JL5005C多功能繼電保護測試儀”硬件架構具有高精度時鐘同步技術，在多臺級聯的情況通過內部的時鐘同步技術可以達到±20ns的誤差，通過高精度的時鐘同步調諧和獨特軟件通信總線，使得多臺儀器在精確的時間范圍內可同步輸出，以達到多臺儀器級聯測試。通過級聯方式可以有效地提高測試系統的接口數量和測試規模，并適用于多分支測試和變電站全站仿真以及其它規模較大的測試和試驗。

? 智能讀寫保護裝置信息

“JL5005C多功能繼電保護測試儀”sho次將MMS協議集成在測試系統中，實現了測試過程中的實時自動讀寫保護裝置定值、設置測試參數、投退裝置軟壓板來配合當前的測試項目，并自動完成整個測試過程。該技術是自動測試的關鍵技術。

? 手動測試與自動測試雙模式

◆ 手動測試“JL5005C多功能繼電保護測試儀”提供了豐富的通用試驗模塊、保護試驗模塊和專項試驗模塊，為變電站內各種類型的二次設備，包括繼電保護裝置及其他AQ自動裝置，提供了完善的測試解決方案。同時采用了類似于智能變電站SCL配置工具的工程配置界面和配置流程，符合操作人員的測試習慣，并且提供了各種類型的圖形和表單用于顯示試驗進度和試驗結果等，極大的提高了測試的效率。

◆ 自動測試“JL5005C多功能繼電保護測試儀”采用模板化管理方案對自動測試方案進行管理，1個測試模板可以包含多個試驗項目，每個測試模板針對一種保護進行配置，根據該保護所需測試的內容配置相應的試驗項目，整個模板結構簡潔、清晰。用戶在模板配置完成之后，無需再進行其他手動設置，一鍵點擊開始即可完成全部試驗項目的自動測試，并自動給出測試結果。由于是針對某種保護裝置配置的測試模板，所以對于同種其他保護可以直接使用此模板進行自動測試，無需再重新配置，提高自動測試模板的復用性與測試效率

技術特點

◆ 智能測試模塊

支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率。

◆ 自動測試

具備就地化保護及數字式保護自動測試功能，可一鍵完成單個保護裝置所有的測試項目。

◆ 模擬量輸出

可對模擬的保護、發變組等裝置進行測試。

◆ 多種掃描模式

支持幅值、相位、頻率、阻抗、向量、序量、功率按照手動或自動的方式進行試驗，并且支持按照遞變、滑差、綜合的方式進行自動變化試驗；

◆ AQ及報警

具有過熱過流保護功能，電流源具備開路保護功能及開路報警功能，電壓源具備過載、短路保護功能；

◆ 故障回放

支持故障仿真和COMTRADE 格式數據回放功能；

◆ MMS 服務

具備MMS 定值讀寫功能，可讀寫智能 IED 設備定值等配置信息；

◆ 對時與授時

具備同步觸發功能，支持直接接入GPS/BD 天線進行對時，也支持 IRIG-B、PPS 及 PTP 1588 對時方式并可支持對外輸出 IRIG-B、PPS 及 PTP 1588 授時信號。

◆ 硬接點開入及開出

開入量為有源、無源自適應接點，自動識別輸入類型和輸入電壓，通道間相互隔離，極性反接有告警提示；

◆ 狀態序列

模擬量通道12個，狀態序列可做到120組（下位機實測）上位機軟件模擬通道無上限。

◆ 波形回放

支持錄波數據回放，支持錄波文件夾形式連續回放，支持波形拓展回放。

◆ 觸摸操作

配備10.4 寸高分辨率顯示屏，支持觸摸操作。

◆ 無線連接

提供4G 遠程測試功能，具備 WiFi 模塊，方便用戶使用。

產品參數：

◆ 供電電源

功耗<2000va<>

交流供電220V±20%（47～63Hz）

直流供電200～380 VDC

◆ 交流電壓源輸出

量程：6×125V，每路125V/60VA

準確度：0.2~2V時，±2mV；2V~130V時，±0.05%

分辨率：1mV

◆ 交流電流源輸出

量程：6×30A，每路30A/300VA

準確度：0~500mA時，±1mA； 500mA~30A時，±0.05%

分辨率：1mA

◆ 輸出相位

范圍：0~360°

準確度：±0.1°

分辨率：0.1°

◆ 輸出頻率

范圍：0~1200Hz

準確度：<±0.001hz(0~65hz)<±0.02hz(450~1200hz)<>

分辨率：0.001 Hz

◆ 直流電壓源輸出

量程：-175～+175V（L-N），1*0～350V（L-L）；

準確度：0.1%

◆ 直流電流源輸出

量程：6路，每路0~30A/250VA

準確度：0.1%

◆ 獨立輔助直流

110/220VDC可切換，功率不小于100W, 精度：0.5%

◆ 同步接口

數量：GPS/BD ANT 1個；IRIG-B/PPS光信號2個:1個對時，1個授時；IRIG-B/PPS  信號 2對：1對對時，1對授時；IEEE 1588 1對

接口類型：GPS/BD ANT,IRIG-B/PPS光信號；IRIG-B/PPS電信號；IEEE 1588

◆ 時間測量

范圍：1ms~9999.999s

準確度：1ms

◆ 開關量輸入

數量：8對

◆ 開關量輸出

數量：6對，其中2對為快速開出(反應時間≤0.1ms)，可以另外加裝。

遮斷容量：DC250V /0.5A

◆ 無線連接

接口類型：WIFI，4G

◆ 有線連接（以太網通訊接口）

端口數量：2個

接口類型：百兆LAN口，RJ45

◆ 供電電源

供電電壓：AC/DC 220V，允許偏差：±20%

供電頻率：47~65 Hz

輔助電源：一路110V/220V

◆ 模擬量小信號輸入（選配）

通道數量：12路；

接口類型：航空插頭，交流電壓

◆ 模擬量小信號輸出（選配）

通道數量：12路每路類型可以定制；

接口類型：航空插頭，交流電壓0-7V或者直流電流0-20mA

◆ USB接口

數量：3個

◆ 工作環境條件

工作溫度：-10℃~50℃

濕度：≤95%,無凝露

◆ 其他

重量：18.5kg（輕型化機箱10.5KG，開關量輸出為4對，開入量輸入8對，其他參數無變化。

尺寸：460×436×212(mm)

聯機接口：RJ45

顯示屏：10.4寸1024*768真彩液晶顯示屏，帶觸摸功能
