蓄電池內阻測試儀技術規范書

1、 概述

蓄電池作為電源系統的關鍵組成部分，必須每年、每個季度甚至每個月都要進行測試和維護并且需要定期對其測試數據進行分析。

目前，國內對閥控鉛酸電池的維護一般是檢查電池的浮充電壓，實踐證明，電壓與容量無相關性，因為電壓只是反映電池的表面參數。

國際上，內阻的測試已被廣泛應用于電池的日常維護而取代過去的電壓檢查法。因為內阻是反映電池內部的參數，電池的內阻已被公認是準確而快速的判斷電池狀況的重要參數。

關于內阻與容量的結論是：當電池的內阻大于初始值(基值) 的25％時，電池將無法通過容量的測試。當電池的內阻大于初始值  (基值)  的2倍時，電池的容量將在其額定容量的80％以下。

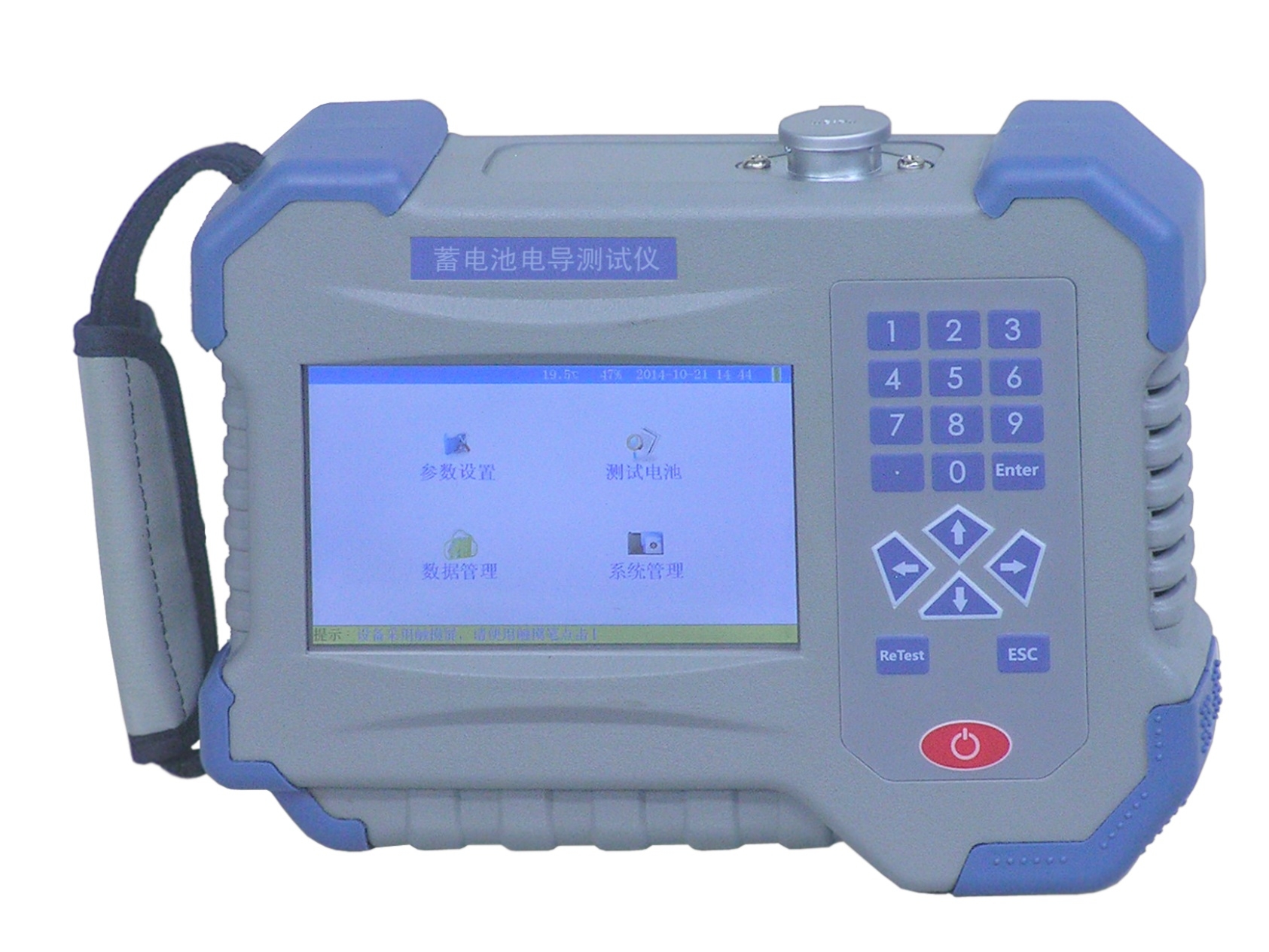

蓄電池內阻測試儀是快速準確測量電池運行狀態參數的數字存儲式多功能便攜式測試儀器。該儀表通過在線測試，能顯示并記錄多組電池電壓、內阻、連接條電阻等電池重要參數，精確有效地判別電池優良狀況，并可與計算機及ZY電池數據分析軟件一起構成智能測試設備，進一步跟蹤電池的衰變趨勢，并提前報警，以利于工程技術及管理人員酌情處理.

2、 主要功能及特點

? 主要功能

1、快速在線測量電池的電壓、內阻、連接電阻等參數。

2、電池內阻、電壓超限報警。

3、儀表采用抗交流紋波噪音電路技術，使儀表測試結果更加準確，測試結果一致性更好。

4、儀表具有快速重測功能，測試過程中發現人為誤操作，可進行重測并自動覆蓋原數據

5、儀表預存有超過200個參考內阻值，也可自定義。

6、電池參數全部按分組編號，便于數據管理。

7、配套強大的計算機電池狀態智能分析軟件,實現電池的"病歷"跟蹤分析。

8、自動測試模式方便用戶測量。

(1)、自動分析判斷電池的"劣化"狀態。

(2)、形成歷史記錄庫，描述電池狀態曲線。

(3)、同組電池對比分析。

(4)、所有電池分級管理（優良中差）

? 主要特點

1、高精度在線測試，全自動量程轉換，大容量數據存儲。

2、儀表在0.000-19990S測量范圍自動轉換量程。

3、可存儲999組電池參數（每組zui多999節電池），可存儲500組電池組設置參數。

4、電池容量測試范圍:5AH-6000AH。

5、5寸彩色觸摸液晶屏，中文模塊化操作，每步都有中文提示，人機對話界面非常好。

6、儀表本身具圖表顯示及柱形圖分析功能。

7、儀表本身具有容量分析功能，能對電池進行優、良、差等分析。

8、儀表具有示波器功能：能實時圖形顯示電池的zui高、zui低電壓及平均電壓，能計算電壓紋波。

9、通過SD接口，將測試數據存儲在PC機上，實現電池的"病歷"跟蹤分析。

10、強大的數據管理功能，使儀表可脫離計算機單獨使用。

11、增強的過壓保護功能，使儀器工作更AQ可靠。

12、自恢復過流保護功能，使儀器使用更方便。

13、使用zui新的SOC芯片，使電路大大簡化，提高儀表可靠性。

14、大容量鋰電池與適配器兩套電源供電，方便用戶。

15、電池欠壓智能提示，確保測試精度。

16、體積小，重量輕。

? 產品應用

1、蓄電池的日常維護和管理

2、新進電池的檢測、驗收及安裝

3、為報廢蓄電池提供依據

4、電池廠商的質量控制
