產品簡介：
JL3002異頻介質損耗測試儀是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。頻率可變為50.0Hz、47.5Hz52.5Hz、45.0Hz55.0Hz、60.0Hz、57.5Hz62.5Hz、55.0Hz65.0Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。
產品特性：
◆ 超大液晶中文顯示
操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大全觸摸操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕點擊一下就能完成整個過程的測量，是目前非常理想的智能型介損測量設備。
◆ 海量存儲數據
儀器內部配備有日歷芯片和大容量存儲器，保存數據200組，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。
◆ 科學先進的數據管理
儀器數據可以通過U盤導出，可在任意一臺PC機查看和管理數據。
◆ 多種測試模式
儀器能夠分別使用內高壓、外高壓、內標準、外標準、正接法、反接法、自激法等多種方式測試；在外標準外高壓正接法情況下可以做高電壓（大于10kV）介質損耗。
◆ 不拆高壓引線測量CVT
儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。
◆ CVT反接屏蔽法測量C0
儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。
◆ 高速采樣信號
儀器內部的逆變器和采樣電路全部由數字化控制，輸出電壓連續可調。
◆ AQ多重保護可靠
儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器AQ、可靠。儀器還具備設置接地檢測功能，確保不接地設備不允許操作啟動測試。現場誤接電源380V，具有報警功能，可保護儀器不損壞。
◆ CVT測試一步到位
該儀器還可以測試全密封的CVT（電容式電壓互感器）C1、C2的介損和電容量，實現了C1、C2的同時測試。該儀器還可以測試CVT變比和電壓角差。
◆ LCR全自動測量
全自動電感、電容、電阻測量，角度顯示。
產品參數：
1 | 使用條件 | -10℃∽40℃ | RH＜80% | ||||
2 | 抗干擾原理 | 變頻法 | |||||
3 | 電源 | AC 220V±10% | 允許發電機 | ||||
4 | 高壓輸出 | 0.5KV∽10KV | 每隔0.1kV | ||||
精度 | ±(讀數*2%+0.1kV) | ||||||
zui大電流 | 200mA | ||||||
容量 | 2000VA | ||||||
5 | 自激電源 | AC 0V∽50V/15A | 單頻50.0HZ、60.0HZ 自動雙變頻 45.0HZ/55.0HZ 47.5HZ/52.5HZ 55.0HZ/65.0HZ 57.5HZ/62.5HZ | ||||
6 | 分辨率 | tgδ: 0.001% | Cx: 0.001pF | ||||
7 | 精度 | 介損△tgδ:±(讀數*1.0%+0.040%) | |||||
電容△C x :±(讀數*1.0%+1.00PF) | |||||||
8 | 測量范圍 | 介損tgδ | 無限制 | ||||
電容C x | 15pF ＜ Cx ＜ 300nF | ||||||
10KV | Cx＜60nF | ||||||
5KV | Cx＜150nF | ||||||
1KV | Cx＜300nF | ||||||
CVT測試 | Cx＜300nF | ||||||
9 | LCR測量范圍 | 電感L>20H（2kV） | 電阻R>10KΩ（2kV） | ||||
LCR測量精度 | 2% | 角度分辨率 | 0.01 | ||||
10 | CVT變比范圍 | 10∽10000 | |||||
CVT變比精度 | 1% | CVT變比分辨率 | 0.01 | ||||
11 | 外型尺寸（主機(mm) | 350（L）×270（W）×315（H） | |||||
外型尺寸(附件)(mm) | 350（L）×270（W）×160（H） | ||||||
12 | 存儲器大小 | 200 組 支持U盤數據存儲 | |||||
13 | 重量（主機） | 22.75Kg | |||||
重量（附件箱） | 5.25Kg | ||||||
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

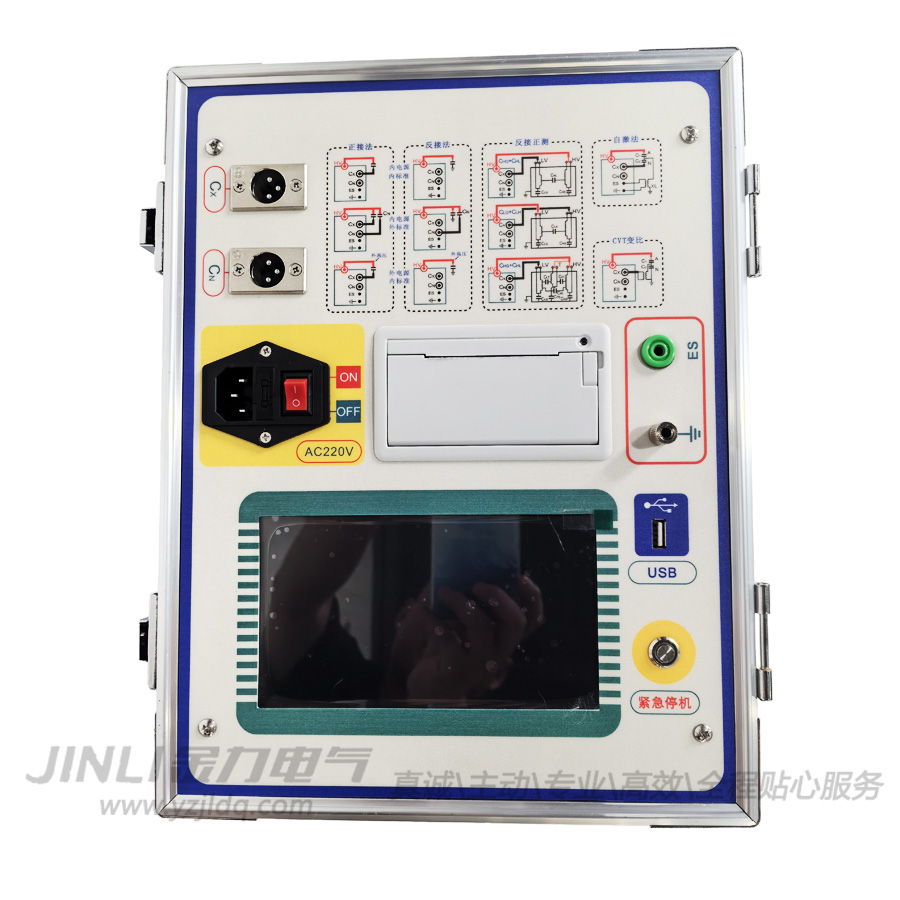

JL3002異頻介質損耗測試儀（彩屏款）
產品簡介：
JL3002異頻介質損耗測試儀是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。頻率可變為45.0Hz、50.0Hz、55.0Hz、47.5Hz52.5Hz、45.0Hz55.0Hz、60.0Hz、65.0Hz、57.5Hz62.5Hz、55.0Hz65.0Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器可以另外搭配絕緣油杯加溫控裝置來測試絕緣油介質損耗。
產品特性：
◆ 超大液晶中文顯示
儀器配備了7寸大屏幕觸控式彩色顯示屏，超大全觸摸操作界面，操作簡單，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕點擊一下就能完成整個過程的測量，是目前非常理想的智能型介質損耗測量設備。
◆海量存儲數據
儀器內部配備有日歷芯片和大容量存儲器，保存數據100組，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。
◆科學先進的數據管理
儀器數據可以通過U盤導出，可在任意一臺PC機查看和管理數據。
◆多種測試模式
儀器能夠分別使用內高壓、外高壓、內標準、外標準、正接法、反接法、自激法等多種方式測試；在外標準外高壓正接法情況下可以做高電壓（大于10kV）介質損耗。
◆不拆高壓引線測量CVT
儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。
◆CVT反接屏蔽法測量C0
儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。
◆高速采樣信號
儀器內部的逆變器和采樣電路全部由數字化控制，輸出電壓連續可調。
◆多重保護AQ可靠
儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器AQ、可靠。儀器還具備設置接地檢測功能，確保不接地設備不允許操作啟動測試。現場誤接電源380V，具有報警功能，可保護儀器不損壞。
◆CVT測試一步到位
該儀器還可以測試全密封的CVT（電容式電壓互感器）C1、C2的介損和電容量，實現了C1、C2的同時測試。該儀器還可以測試CVT變比和電壓角差。
◆LCR全自動測量
全自動電感、電容、電阻測量，角度顯示。
◆支持藍牙數據查詢
儀器搭載了藍牙模塊，支持藍牙數據傳輸，協議符合國家電網《電氣設備數字化測試儀器數據與通信技術規范》。
產品參數：
1 | 使用條件 | 溫度：-10℃∽40℃ | 濕度：RH＜80% | ||||||||
2 | 抗干擾原理 | 變頻法 | |||||||||
3 | 電源 | AC 220V±10% | 允許發電機（零線接地） | ||||||||
4 | 高壓輸出 | 0.5KV∽10KV | 每隔0.1kV | ||||||||
精度 | ±(讀數*2%+0.1kV) | ||||||||||
zui大電流 | 200mA | 容量 | 2000VA | ||||||||
5 | 自激電源 | AC 0V∽50V/15A | 單頻45.0Hz、50.0Hz55.0Hz、60.0Hz、65.0Hz 自動雙變頻45.0Hz/55.0Hz、47.5Hz/52.5Hz、55.0Hz/65.0Hz 57.5Hz/62.5Hz | ||||||||
6 | 分辨率 | tgδ: 0.001% | Cx: 0.001pF | ||||||||
7 | 精度 | △tgδ:±(讀數*1.0%+0.040%) | |||||||||
△C x :±(讀數*1.0%+1.00PF) | |||||||||||
8 | 測量范圍 | tgδ | 無限制 | ||||||||
C x | 15pF ＜ Cx ＜ 300nF | ||||||||||
10KV | Cx＜60nF | ||||||||||
5KV | Cx＜150nF | ||||||||||
1KV | Cx＜300nF | ||||||||||
CVT測試 | Cx＜300nF | ||||||||||
9 | LCR測量范圍 | 電感L>20H（2kV） | 電阻R>10KΩ（2kV） | ||||||||
LCR測量精度 | 2% | 角度分辨率 | 0.01 | ||||||||
10 | CVT變比范圍 | 10∽10000 | |||||||||
CVT變比精度 | 1% | CVT變比分辨率 | 0.01 | ||||||||
11 | 主機箱：外型尺寸(mm) | 350（L）×270（W）×320（H） | |||||||||
附件箱：外型尺寸(mm) | 350（L）×270（W）×160（H） | ||||||||||
12 | 藍牙傳輸 | 支持藍牙數據傳輸 | |||||||||
13 | 存儲器大小 | 100 組 支持U盤數據存儲 | |||||||||
14 | 重量（主機） | 23.25Kg | |||||||||
重量（附件箱） | 5.25Kg | ||||||||||
